R2P2-ESP32 環境構築ガイド (macOS編)

このガイドでは、macOS環境でPicoRubyを動作させるためのR2P2-ESP32環境を構築する手順を説明します。

1. macOS環境の準備

1.1 Xcodeコマンドラインツールの確認

まず、Xcodeコマンドラインツールがインストールされているか確認します。ターミナルで以下を実行

xcode-select --version

もし以下のようなエラーが表示される場合

xcrun: error: invalid active developer path (/Library/Developer/CommandLineTools)

Xcodeコマンドラインツールをインストールします

xcode-select --install

1.2 Homebrewの確認とインストール

Homebrewがインストールされているか確認

brew --version

/bin/bash -c "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/HEAD/install.sh)"

1.3 開発ツールのインストール

Homebrewを使用してインストール

brew install cmake ninja dfu-util

推奨: ビルド速度向上のためccacheもインストール

brew install ccache

1.4 Python 3の確認

現在のPythonバージョンを確認

# デフォルトのPythonバージョン確認
python --version

# Python 3がインストールされているか確認
python3 --version

Python 3がインストールされていない場合

brew install python3

1.5 ESP-IDFのインストール

# 作業ディレクトリの作成
mkdir -p ~/esp
cd ~/esp

# ESP-IDF v5.4.2をクローン
git clone -b v5.4.2 --recursive https://github.com/espressif/esp-idf.git

ESP32用ツールのインストール

cd ~/esp/esp-idf
./install.sh esp32

1.6 環境変数の設定

一時的な設定（現在のターミナルセッションのみ）

. $HOME/esp/esp-idf/export.sh

注意: 先頭のドット(.)とパスの間にスペースが必要です！

1.7 デバイス接続の確認（オプション）

マイコンを接続して、シリアルポートを確認：

ls /dev/cu.*

以下のようなデバイスが表示されれば認識されています

/dev/cu.usbserial-XXXX
/dev/cu.wchusbserialXXXX

確認後、一旦USBケーブルを外しておきます（ビルド後に再接続）。

2. R2P2-ESP32のセットアップ

2.1 プロジェクトのクローン

cd ~/esp
git clone --recursive https://github.com/picoruby/R2P2-ESP32.git
cd R2P2-ESP32

2.2 Rubyとbundlerの確認

macOSには標準でRubyがインストールされています

# Rubyバージョン確認
ruby --version

# bundlerのインストール（未インストールの場合）
sudo gem install bundler

2.3 初期セットアップとビルド

# ESP-IDF環境変数の読み込み（または get_idf コマンド）
. ~/esp/esp-idf/export.sh

# ESP32用の初期セットアップ
rake setup_esp32

このコマンドで以下が実行されます

プロジェクトのビルド

rake build

ビルドが成功すると、buildディレクトリにファームウェアが生成されます。

3. デバイス接続と書き込み

3.1 マイコンの接続

USB ケーブルでマイコンPCに接続します。

3.2 デバイスの確認

ls /dev/cu.*

以下のようなデバイスが表示されることを確認します。

4. ファームウェアの書き込みと実行

4.1 書き込み

rake flash

以下のエラーが出た場合は

A fatal error occurred: Unable to verify flash chip connection

以下を実行してください

ESPBAUD=115200 rake flash

4.2 シリアルモニターの起動

rake monitor

# ポートを指定する場合
ESPPORT=/dev/cu.usbserial-XXXX rake monitor

4.3 一括実行

ビルド、書き込み、モニターを一括で実行

rake

5. PicoRuby Shellの確認

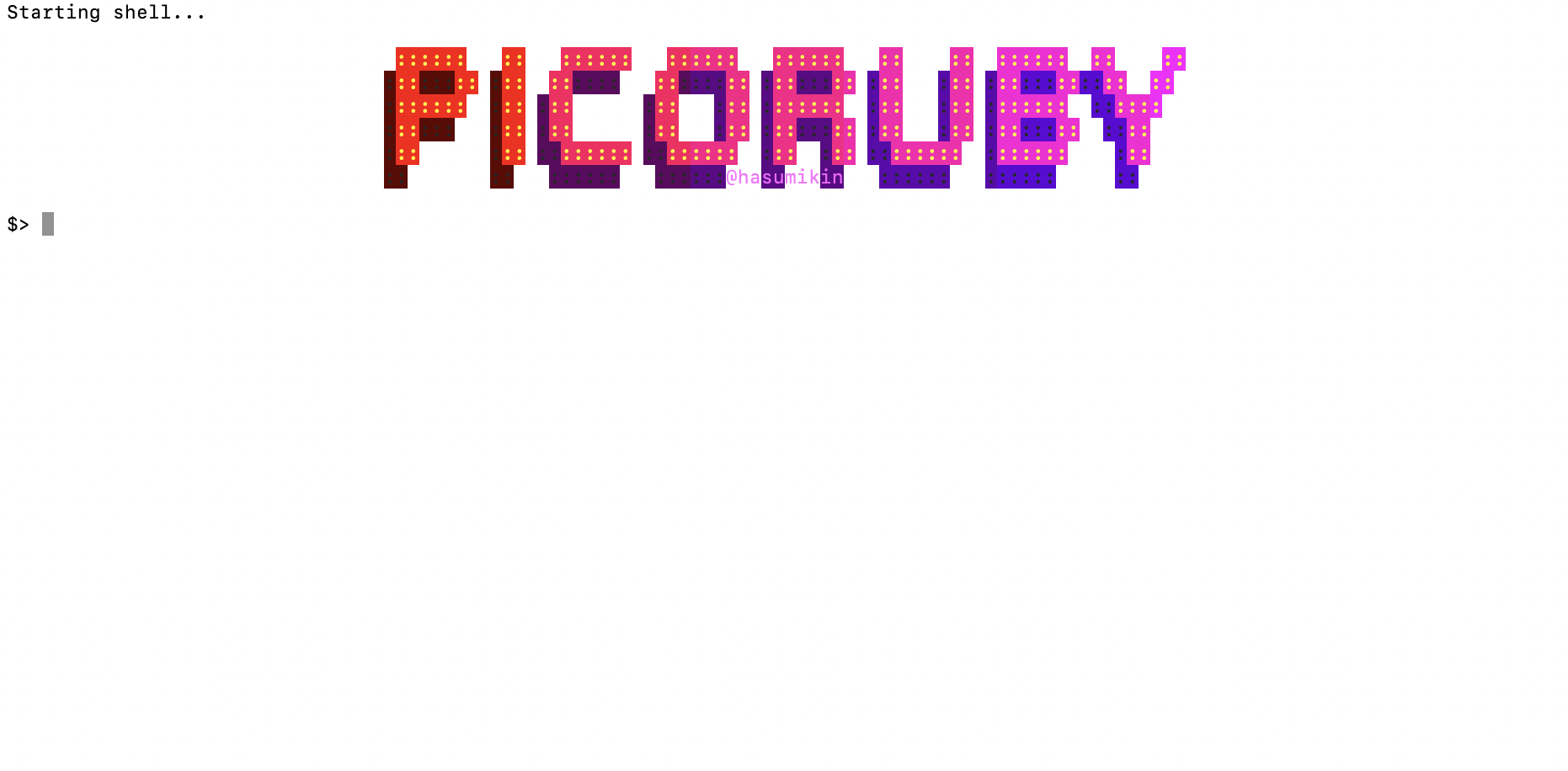

書き込みが成功すると、シリアルモニターに以下が表示されます

Starting shell...
PICORUBY
$>

これで、マイコンでPicoRubyコードを実行できる環境が整いました！

Mac R2P2

トラブルシューティング

Python関連のエラー

# Python3のパスを確認
which python3

# パスが正しくない場合
export PATH="/usr/local/opt/python@3/bin:$PATH"

openssl関連のエラー

rake setup_esp32 実行中

ld: library not found for -lssl
clang: error: linker command failed with exit code 1 (use -v to see invocation)
rake aborted!

ld: library not found for -lssl というエラーは、clang が libssl（OpenSSLのライブラリ）を見つけられていないことを意味しています。これは pkg-config が正しく設定されていない、または ライブラリパスが通っていないのが原因です。

export LDFLAGS="-L$(brew --prefix openssl@3)/lib"
export CPPFLAGS="-I$(brew --prefix openssl@3)/include"
export PKG_CONFIG_PATH="$(brew --prefix openssl@3)/lib/pkgconfig"

再度ビルド

rake clean
rake setup_esp32

Undefined Reference Error

rake setup_esp32

を実行した際に以下のエラーが出た場合

Undefined symbols for architecture arm64:
  "_ip_data", referenced from:
      _mrb_piconet_getaddrinfo in piconet.o
  "_lwip_stats", referenced from:
      _mrb_piconet_debug in piconet.o
ld: symbol(s) not found for architecture arm64
clang: error: linker command failed with exit code 1 (use -v to see invocation)
rake aborted!
Command failed with status (1): [rake]

ホストビルドは失敗していますが、必要な依存関係の設定はエラー発生前に完了している状態なので、ターゲット設定を手動で実行します

idf.py set-target esp32

プロジェクトのビルド以降の手順に戻ってください

rake build

rake build や rake monitor でエラーが出る場合

一時的に動かなくなっている可能性があります

2.1 プロジェクトのクローン の後 2025/11/14時点動作確認済みバージョンに固定、サブモジュールも同じ時点の状態に更新してください

git checkout d7c61ab
git submodule update --init --recursive
