LEDアニメーション

LED

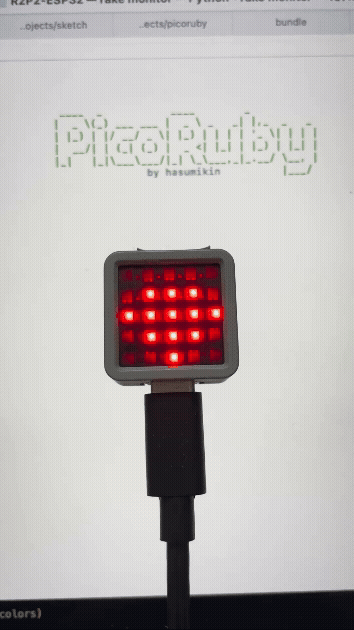

Rubyのロゴが上下に動くアニメーションを作りますパラパラ漫画の原理で、LEDの表示を少しずつ変えて動いているように見せます。まずは動かしてみて、その後、色を変えたり、動きを変えたり、自分だけのパターンを作ってみましょう

1. gemのインストール

他のステップでまだインストールしていない場合は行ってください

WS2812をESP32で使うために必要なことがあるのですが、今回は、あらかじめ、簡単に利用できるようにしたgemを使います

PCで R2P2-ESP32/components/picoruby-esp32/picoruby/build_config/xtensa-esp.rb この設定ファイルを開いて以下を追加してください

  conf.gem core: 'picoruby-pwm'

  conf.gem github: 'ksbmyk/picoruby-ws2812', branch: 'main' # 追加

  conf.picoruby(alloc_libc: false)

シリアルモニタを立ち上げている場合は一度 Ctl+] で終了してください

追加した設定ファイルの状態で、再度buildして、追加したgemを取り込みます。

rake clean build

この内容でマイコンに書き込みます。

ESPBAUD=115200 rake flash

再度シリアルモニターを立ち上げます。

rake monitor

2. Rubyロゴを表示

require 'ws2812'

rmt = RMTDriver.new(27)
led = WS2812.new(rmt)

# Rubyロゴを1つの位置に表示
pixels = [
  0x000000, 0xFF0000, 0xFF0000, 0xFF0000, 0x000000,
  0xFF0000, 0xFF0000, 0xFF0000, 0xFF0000, 0xFF0000,
  0x000000, 0xFF0000, 0xFF0000, 0xFF0000, 0x000000,
  0x000000, 0x000000, 0xFF0000, 0x000000, 0x000000,
  0x000000, 0x000000, 0x000000, 0x000000, 0x000000
]
led.show_hex(*pixels)

3. 上下に動かす

3回上下に動かしてみます

require 'ws2812'

rmt = RMTDriver.new(27)
led = WS2812.new(rmt)

# Rubyロゴを1つの位置に表示
up_pixels = [
  0x000000, 0xFF0000, 0xFF0000, 0xFF0000, 0x000000,
  0xFF0000, 0xFF0000, 0xFF0000, 0xFF0000, 0xFF0000,
  0x000000, 0xFF0000, 0xFF0000, 0xFF0000, 0x000000,
  0x000000, 0x000000, 0xFF0000, 0x000000, 0x000000,
  0x000000, 0x000000, 0x000000, 0x000000, 0x000000
]

down_pixels = [
  0x000000, 0x000000, 0x000000, 0x000000, 0x000000,
  0x000000, 0xFF0000, 0xFF0000, 0xFF0000, 0x000000,
  0xFF0000, 0xFF0000, 0xFF0000, 0xFF0000, 0xFF0000,
  0x000000, 0xFF0000, 0xFF0000, 0xFF0000, 0x000000,
  0x000000, 0x000000, 0xFF0000, 0x000000, 0x000000
]

3.times do
  led.show_hex(*up_pixels)
  sleep 0.3
  led.show_hex(*down_pixels)
  sleep 0.3
end

動く部分をループにしてみて、繰り返し、ボタンで止めるようにします

require 'ws2812'

button = GPIO.new(39, GPIO::IN)
rmt = RMTDriver.new(27)
led = WS2812.new(rmt)

# Rubyロゴを1つの位置に表示
up_pixels = [
  0x000000, 0xFF0000, 0xFF0000, 0xFF0000, 0x000000,
  0xFF0000, 0xFF0000, 0xFF0000, 0xFF0000, 0xFF0000,
  0x000000, 0xFF0000, 0xFF0000, 0xFF0000, 0x000000,
  0x000000, 0x000000, 0xFF0000, 0x000000, 0x000000,
  0x000000, 0x000000, 0x000000, 0x000000, 0x000000
]

down_pixels = [
  0x000000, 0x000000, 0x000000, 0x000000, 0x000000,
  0x000000, 0xFF0000, 0xFF0000, 0xFF0000, 0x000000,
  0xFF0000, 0xFF0000, 0xFF0000, 0xFF0000, 0xFF0000,
  0x000000, 0xFF0000, 0xFF0000, 0xFF0000, 0x000000,
  0x000000, 0x000000, 0xFF0000, 0x000000, 0x000000
]

loop do
  break if button.read == 0
  led.show_hex(*up_pixels)
  sleep 0.3
  led.show_hex(*down_pixels)
  sleep 0.3
end

# 最後に消灯
led.show_hex(*Array.new(25, 0x000000))

4. カスタマイズしよう

好きなアニメーションを作って表示してみましょう

たとえば
- 色を変える（赤→青、緑、紫など）
- 速度を変える（sleep 0.3 → 速く/遅く）
- オリジナルパターン作成：自分のイニシャル、ハート、星など
- 複数パターンの組み合わせ：2つのパターンを交互に表示
- 動きのバリエーション：回転、波、フェード
- インタラクティブ要素：ボタンで動きを変える

5. 作品ができたら

app.rb という名前のファイルがあれば、電源が入るとそのプログラムが自動的に実行されます

storage/home/ に app.rb という名前で保存して、 ESPBAUD=115200 rake flash で書き込んでみよう

Tips

動かす部分を動的に書くこともできます

require 'ws2812'

button = GPIO.new(39, GPIO::IN)
rmt = RMTDriver.new(27)
led = WS2812.new(rmt)

# Rubyパターン
ruby = [
  [0x000000, 0xFF0000, 0xFF0000, 0xFF0000, 0x000000],
  [0xFF0000, 0xFF0000, 0xFF0000, 0xFF0000, 0xFF0000],
  [0x000000, 0xFF0000, 0xFF0000, 0xFF0000, 0x000000],
  [0x000000, 0x000000, 0xFF0000, 0x000000, 0x000000]
]

def draw_pattern(led, pattern, start_row, rows)
  pixels = Array.new(25, 0x000000)

  rows.times do |y|
    actual_row = start_row + y
    if actual_row >= 0 && actual_row < 5
      5.times do |x|
        index = actual_row * 5 + x
        pixels[index] = pattern[y][x]
      end
    end
  end

  led.show_hex(*pixels)
end

# Rubyロゴを上下に移動
loop do
  break if button.read == 0

  # 上から下へ
  0.upto(1) do |row|
    draw_pattern(led, ruby, row, 4)
    sleep 0.3
  end

  # 下から上へ
  1.downto(0) do |row|
    draw_pattern(led, ruby, row, 4)
    sleep 0.3
  end
end

# 最後に消灯
led.show_hex(*Array.new(25, 0x000000))
